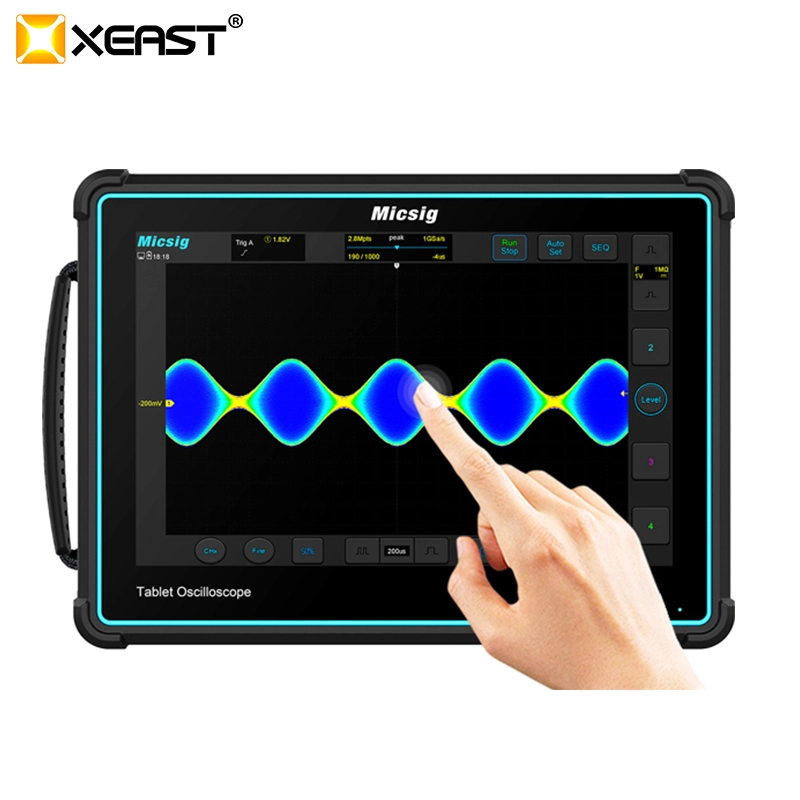

2023 neu veröffentlichtes Tablet-Oszilloskop der TO-Serie 10,1-Zoll-TFT-LCD-Display mit vollständiger Touch-Bedienung Universal Probe Interface (UPI)-Oszilloskop 1

2023 neu veröffentlichtes Tablet-Oszilloskop der TO-Serie 10,1-Zoll-TFT-LCD-Display mit vollständiger Touch-Bedienung Universal Probe Interface (UPI)-Oszilloskop

Größe:

26.5*19.2*5.0cm

Gewicht:

1900g

Farbe:

Blau & schwarz

Zertifikat:

CE, FCC, RoHS

Logo:

MICSIG

Anfrage

Eine Rezension schreiben

Produkte in führung

Das Tablet-Oszilloskop der TO-Serie verfügt über 4 analoge Kanäle, eine Bandbreite von bis zu 300 MHz, eine Abtastrate von 2 GSa/s und max. Die Speichertiefe von 220 Megapixeln und das neueste SigtestUITM-Multitasking-System von Micsig sorgen für eine langzeitstabile und reibungslose Leistung. Der integrierte 10,1-Zoll-Voll-Touchscreen mit einer hohen Auflösung von 1280 x 800, kombiniert mit der über 10-jährigen Erfahrung von Micsig mit Touch-Steuerungsalgorithmen, bringt die TO-Serie das Touch-Erlebnis auf ein neues Niveau. Das Tablet-Oszilloskop der TO-Serie verfügt über einen kompakten Formfaktor von etwa 5 cm Dicke und ist damit das Oszilloskop der Wahl für elektronische Debugging- und Testzwecke. Es integriert umfassende Mess- und mathematische Betriebsfunktionen, unterstützt serielle Bus-Triggerung und -Dekodierung und ist außerdem mit digitalen Hardware-Filtermodulen ausgestattet und andere Funktionen. Dank der integrierten Batterie können Ingenieure dort arbeiten, wo sie arbeiten.

Produkt Merkmale

10,1-Zoll-TFT-LCD-Display

Die ultrahohe Auflösung von 1280 x 800 und der nahtlose kapazitive Bildschirm sorgen für ein unübertroffenes Touch-Erlebnis. Das kompakte Design ist führend bei tragbaren Lösungen.

Full-Touch-Bedienung

Das neue Oszilloskop der TO-Serie bietet eine vollständige Touch-Bedienung und eine verbesserte Benutzeroberfläche. Es ist viel effizienter zu verwenden als herkömmliche Desktop-Oszilloskope.

Vollständige Konnektivität

Ausgestattet mit Wi-Fi, USB 3.0/2.0 Host, USB Typ-C, Erdung, HDMI und Trigger Out-Schnittstellen.

Tragbar & Tischgerät

Der eingebaute 7500-mAh-Lithium-Ionen-Akku unterstützt 4/5 Stunden lange Feldarbeit. Die Abschaltsperre sorgt für sicheres Tragen und Aufbewahren. Die dreieckige Rückenlehne sorgt dafür, dass sie auch fest auf der Bank sitzt.

Tiefe Speichertiefe von 220 Mpts

Mithilfe der hardwarebasierten Zoom-Technologie und einer Speichertiefe von maximal 220 Megapunkten können Benutzer Signale über längere Zeiträume mit höherer Auflösung erfassen und mehr Details anzeigen.

Leistungsstarke Triggerfunktionen

Unterstützt Edge, Pulse, Runt, Logic, N-edge, Video, Timeout, Slope usw.

Dekodierungsfunktion für seriellen Bus (Standard)

Unterstützt UART, CAN, LIN, SPI und I2C und kann die dekodierten Daten auch im Textmodus oder im CSV-Format ausgeben.

Unterstützt die Farbtemperaturfunktion

Das Trace-Vorkommen wird durch verschiedene Farben dargestellt. Rote Farben stellen Ereignisse dar, die häufiger auftreten, während Blau zur Markierung von Punkten verwendet wird, die weniger häufig auftreten. Dadurch können Benutzer gelegentliche Wellenformen erfassen und Triggerbedingungen bequemer festlegen.

Unterstützt HDMI-Funktion

Nützlich für Präsentationen auf einem größeren Bildschirm.

Unterstützt mobile APP (Android, iOS) und PC-Fernbedienung. Unterstützt Wi-Fi-Netzwerk-Upgrade und FTP-Datenübertragung.

Produkt anzeige

Pro26-12

Pro26-11

Pro26-10

Pro26-7

Pro26-9

Pro26-8

Wichtige Spezifikationen

Modell	TO3004	TO3002 * freigegeben werden	TO2004	TO2002 * freigegeben werden	TO1004
Bandbreite	300mhz		200mhz		100mhz
Anzeige	10,1-Zoll-LCD-kapazitives Touch-Display, 1280 x 800 Auflösung, 11 x 10 Raster
Aufstiegszeit	≤1,16 ns		≤1,75 ns		≤3,5 ns
Analoger Kanal	4	2	4	2	4
max. Abtastrate	2GSa/s	2GSa/s	2GSa/s	1GSa/s	1GSa/s
max. Speichertiefe	220mpts				110mpts
Wellenform-Erfassungsrate (Max)	300.000 Wfms/s				78.000 Wfms/s
Eingangsempfindlichkeitsbereich	1 mV/Teil ~ 10 V/Teil (1 MΩ)；1 mV/Teil ~ 1 V/Teil (50 Ω)				1 mV/Teil ~ 10 V/Teil
Bandbreitenfilter	20 MHz, Hochpass/Tiefpass (bis 30 Hz)				20 MHz, Hochpass/Tief Pass (bis 30KHz)
Segmentierter Speicher	Unterstützt die Erfassung von maximal 10.000 Wellenformereignissen				Nicht Unterstützung
Eingangsimpedanz	1MΩ/50Ω				1MΩ
Zeitbasisbereich	1ns/div ~ 1ks/div				2ns/div ~ 1ks/div
Triggertypen	Flanke, Impulsbreite, Logik, N-te Flanke, Runt, Steigung, Zeitüberschreitung, Video
Busdekodierung	RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C
Fortgeschrittene Mathematik	Sqrt(), Abs(), Deg(), Rad(), Exp(), Diff(), ln(), Sinus(), Cos(), Tan(), Intg(), Log(), arcsin(), arccos(), arctan()
Schnittstellen	WLAN, USB 3.0/2.0-Host, USB Typ-C, Erdung, HDMI, Trigger-Ausgang
Lagerung	32GB
