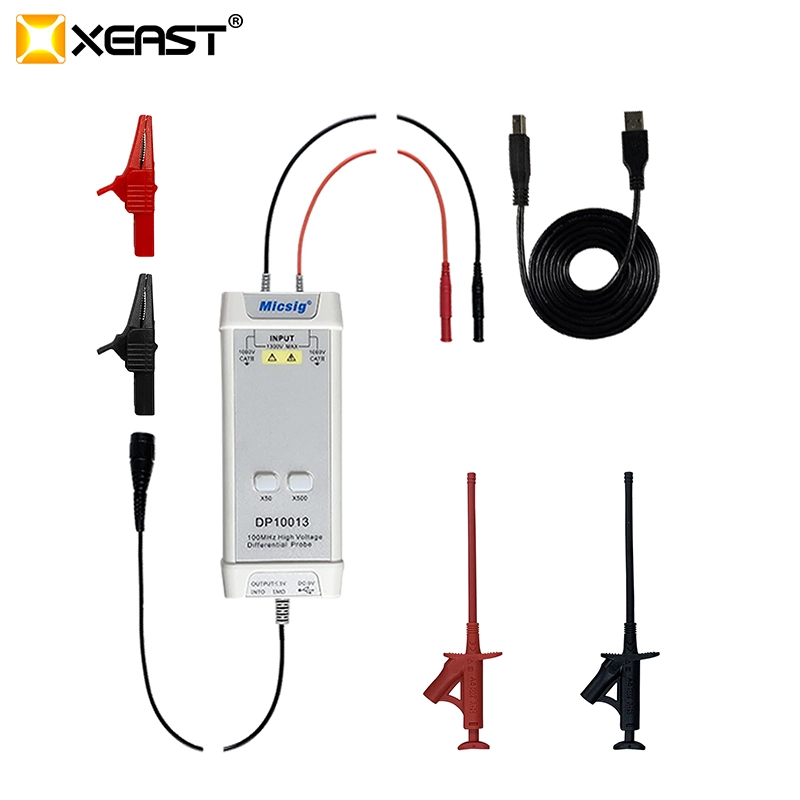

Micsig DP10013 시리즈 1300V 100MHz 고전압 차동 프로브 DP-10013 키트 3.5ns 상승 시간 50X / 500X 감쇠율 1

Micsig DP10013 시리즈 1300V 100MHz 고전압 차동 프로브 DP-10013 키트 3.5ns 상승 시간 50X / 500X 감쇠율 2

Micsig DP10013 시리즈 1300V 100MHz 고전압 차동 프로브 DP-10013 키트 3.5ns 상승 시간 50X / 500X 감쇠율 3

Micsig DP10013 시리즈 1300V 100MHz 고전압 차동 프로브 DP-10013 키트 3.5ns 상승 시간 50X / 500X 감쇠율 4

Micsig DP10013 시리즈 1300V 100MHz 고전압 차동 프로브 DP-10013 키트 3.5ns 상승 시간 50X / 500X 감쇠율 5

Micsig DP10013 시리즈 1300V 100MHz 고전압 차동 프로브 DP-10013 키트 3.5ns 상승 시간 50X / 500X 감쇠율 6

Micsig DP10013 시리즈 1300V 100MHz 고전압 차동 프로브 DP-10013 키트 3.5ns 상승 시간 50X / 500X 감쇠율 7

Micsig DP10013 시리즈 1300V 100MHz 고전압 차동 프로브 DP-10013 키트 3.5ns 상승 시간 50X / 500X 감쇠율 8

Micsig DP10013 시리즈 1300V 100MHz 고전압 차동 프로브 DP-10013 키트 3.5ns 상승 시간 50X / 500X 감쇠율 9

Micsig DP10013 시리즈 1300V 100MHz 고전압 차동 프로브 DP-10013 키트 3.5ns 상승 시간 50X / 500X 감쇠율 10

Micsig DP10013 시리즈 1300V 100MHz 고전압 차동 프로브 DP-10013 키트 3.5ns 상승 시간 50X / 500X 감쇠율 11

Micsig DP10013 시리즈 1300V 100MHz 고전압 차동 프로브 DP-10013 키트 3.5ns 상승 시간 50X / 500X 감쇠율

크기:

14.5*6.0*2.7센티미터

무게:

290g

컬러:

블루 & 블랙

인증서:

CE,FCC,RoHS

로고:

MICSIG

문의

리뷰를 작성

제품 소개

Micsig DP 시리즈 차동 프로브는 입력 고전압 차동 신호를 단일 종단 저전압 신호로 변환하고 오실로스코프를 통해 표시할 수 있습니다. 낮고 높은 감쇠 옵션과 함께 사용할 수 있는 차동 측정 전압은 최대 700V/1300V/5600V에 도달할 수 있습니다.

제품 특징

가볍고 컴팩트한 사이즈로 휴대가 간편합니다.

Pro30-xj2

오실로스코프의 USB 출력(DC 5V)으로 전원을 공급받아 플로팅 측정에 쉽게 적용할 수 있습니다.

Pro30-xj3

손쉬운 자가 교정.

Pro30-xj4

기계식 스위치가 없으며 자체 발광 버튼을 지원합니다.

Pro30-xj5

여러 프로브를 동시에 사용할 때 계단식 전원 공급 장치에 편리한 USB DC 전원 출력.

제품 전시

Pro30-6

Pro30-8

Pro30-9

Pro30-10

Pro30-2

Pro30-4

주요 사양

모델	DP10007	DP10013	DP20003
대역폭	100mhz	100mhz	100mhz
상승 시간	≤3.5ns	≤3.5ns	≤3.5ns
감쇠	10X, 100X	50X, 500X	200X, 2000X
정확성 확보	±2%	±2%	±2%
맥스. 차동 테스트 전압 ; （ DC+AC PK ）	70V（10X）; 700V（100X）	130V（50X）; 1300V（500X）	560V（200X）; 5600V（2000X）
맥스. 입력 공통 모드 전압	CAT II 600V; CAT I 1000V	CAT II 1000V	CAT III 1000V
입력 참조 노이즈	≤ 15mVrms(10X); ≤ 60mVrms(100X)	≤ 40mVrms(50X); ≤ 230mVrms(500X)	≤ 160mVrms(200X); ≤ 920mVrms(2000X)
공통 모드 거부 비율	＞80dB@50Hz / DC; ＞60dB@20KHz; ＞45dB@1MHz	＞80dB(DC); ＞60dB(100KHz); >50dB(1MHz)	＞80dB(DC); ＞60dB(100KHz); >50dB(1MHz)
입력 임피던스	8MΩ/1.25pF(차동), 4MΩ/2.5pF(싱글 엔드-그라운드)	10MΩ/1pF(차동), 5MΩ/2pF(싱글 엔드-그라운드)	50MΩ/1.25pF(차동), 25MΩ/2.5pF(싱글 엔드-그라운드)
출력 전압	≤ 7V	≤ 3V	≤ 3V
전원	1.25W	0.85W	0.85W
전원 공급 장치	DC 5V, USB 공급
범위 초과 경보	버튼 표시등 깜박임
차원	14.5cm * 6cm * 2.7센티미터
입력 케이블 길이	≈ 45cm
출력 케이블 길이	≈ 90센티미터
온도	0℃ ~ 45℃
습기	10% ~ 85%
