Micsig 오실로스코프 고전압 차동 프로브 MDP 시리즈

    죄송합니다 ...!

    제품 데이터 없음.

    홈페이지로 이동하기

    제품 소개

    Micsig의 최첨단 SigOFITTM 기술에서 비롯된 MDP 시리즈 고전압 차동 프로브는 노이즈 플로어가 매우 낮고 진폭-주파수 특성이 우수하며 업계 최고의 공통 모드 제거 기능을 갖추고 있어 사용자가 고주파 및 고전압 신호를 테스트할 수 있습니다. 쉬움.

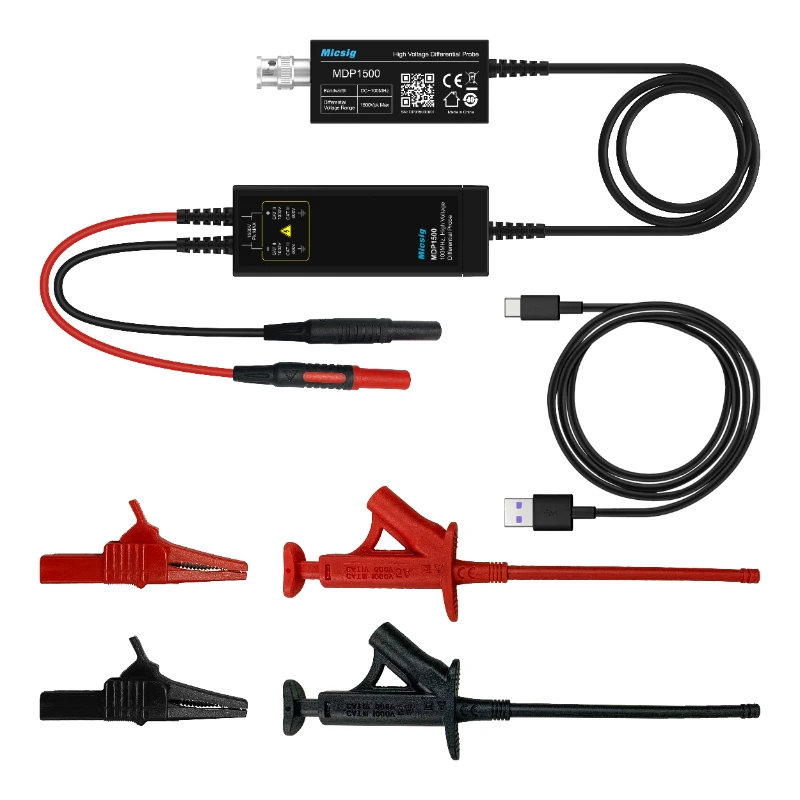

    MDP差分探头及配件正 (1)

    제품  특징

    MDP差分探头斜-800

    5MHz 대역폭 제한

    대부분의 스위칭 전원 공급 장치에서 FET 스위칭 주파수를 측정할 때 MDP 프로브는 고주파 노이즈를 효과적으로 제거합니다.

    퀵 제로

    테스트 리드를 단락시키고 제로 버튼을 누르면 프로브를 매우 빠르게 제로화할 수 있습니다.

    이중 범위 선택

    신호 대 잡음비를 개선하고 더 많은 테스트 요구 사항을 충족합니다.

    BNC 인터페이스

    표준 BNC 인터페이스는 모든 오실로스코프에서 작동합니다.

    USB 전원 공급 장치

    Type-C 케이블을 통해 오실로스코프의 USB 포트에서 직접 전원 공급

    과전압 경보

    테스트 리드를 단락시키고 제로 버튼을 누르면 프로브가 매우 빠르게 제로화될 수 있습니다.

    콤팩트 & 절묘한

    기존 차동 프로브보다 훨씬 작습니다.


    图片1 (3)

    뛰어난 대역폭 평탄도

    MDP 시리즈 프로브는 대역폭 평탄도가 우수하고 반 대역폭 범위 내에서 진폭 변동이 0.5dB 미만이며 고주파수 대역에서도 높은 정확도를 유지할 수 있습니다.

    높은 정확도, 높은 CMRR

    높은 입력 임피던스와 낮은 입력 커패시턴스, 최소화된 부하 효과로 차동 신호의 정확도가 크게 향상되었습니다. 고주파수에서 큰 공통 모드 전압의 플로팅 측정을 충족할 수 있는 높은 공통 모드 거부 기능.

    CH1: @ 100KHz, 207.7V, 출력 공통 모드 신호 진폭 94.62mV, CMRR > -60dB


    图片2 (4)

    작은 소음

    입력이 단락되면 CH1에 연결하십시오. 두 가지 감쇠 비율을 50X, 수직 스케일을 250mV/div, 시간 기준을 1ms로 설정하고 입력 임피던스는 1MΩ으로 설정하고 노이즈 플로어를 관찰합니다.:

    * 소음: 전체 대역폭에서 40.62mV(RMS)

    MDP700-7
    뛰어난 대역폭 평탄도
    MDP 시리즈 프로브는 대역폭 평탄도가 우수하고 반 대역폭 범위 내에서 진폭 변동이 0.5dB 미만이며 고주파수 대역에서도 높은 정확도를 유지할 수 있습니다.
    MDP700-8 (2)
    높은 정확도, 높은 CMRR
    높은 입력 임피던스와 낮은 입력 커패시턴스, 최소화된 부하 효과로 차동 신호의 정확도가 크게 향상되었습니다. 고주파수에서 큰 공통 모드 전압의 플로팅 측정을 충족할 수 있는 높은 공통 모드 거부 기능.
    MDP700-9 (2)
    작은 소음
    입력이 단락되면 CH1에 연결하십시오. 두 감쇠비를 50X, 수직 스케일을 250mV/div, 타임 베이스를 1ms, 입력 임피던스를 1MΩ으로 설정하고 노이즈 플로어를 관찰합니다. * 노이즈: 전체 대역폭에서 40.62mV(RMS)

    신청

    MDP700-5

    ● 플로팅 측정
    ● 고전압 절연 측정
    ● 스위칭 전원 공급 장치 설계
    ● 전력 변환기 설계
    ● 인버터, UPS 전원
    ● 용접, 전기 도금 전원 공급 장치
    ● 전자식 안정기 설계
    ● 모터 드라이브 설계
    ● 인덕션 가열, 인덕션 쿠커
    ● CRT 디스플레이 디자인
    ● 저전압 전기 제품
    ● 전자동력 및 전기구동 실험

    명세

    모델

    MDP700

    MDP1500

    MDP3000

    대역폭

    100mhz

    100mhz

    100mhz

    상승 시간

    ≤3.5ns

    ≤3.5ns

    ≤3.5ns

    감쇠

    20X/200X

    50X/500X

    100X/1000X

    정확도

    ±2%

    ±2%

    ±2%

    맥스. 차동 전압(DC+AC PK)

    70V(20X)
    700V(200X)

    150V(50X)
    1500V(500X)

    300V(100X)
    3000V(1000X)

    맥스. 공통 모드 입력 전압

    CAT I600V
    CATII450V

    CAT II 1000V
    CAT II 600V

    CAT I 1000V



    소음

    전체 대역폭:
    20X:≤0.9mVrms 200X:≤0.4mVrms
    5MHz 제한:
    20X:≤0.4mVrms   200X:≤ 0.35mVrms

    전체 대역폭:
    50X:≤0.9mVrms 500X:≤0.4mVrms
    5MHz 제한:
    50X:s 0.4mVrms  500X:≤0.35mVrms

    전체 대역폭:
    100X:≤0.9mVrms 1000X;≤0.4mVrms
    5MHz 제한:
    100X:≤0.4mVrms  1000X:≤0.35mVrms

    CMRR

    DC:>-80dB;   100khz:>-60dB
    10mhz:>-30dB;100MHz:>-26dB



    입력 임피던스

    16MQ/1.5pF(차동)
    8MQ/3pF(각 입력 접지)

    16MQ/1.5pF(차동)
    8MQ/3pF(각 입력 접지)

    20MQ/1.5pF(차동)
    10MQ/3pF(각 입력 접지)

    출력 전압

    ≤3V

    전원 공급 장치

    2W,USB   C형

    범위 초과

    LED 점멸, 부저음

    차원

    제어 모듈: L*W*H:91*33*15/mm
    신호  상자:  L*W*H:100*36*20/mm

    케이블 길이

    약. 8cm(입력); 약 120cm(출력)

    온도

    작동 중:0℃~40℃
    비작동시:-30℃~70℃

    습기

    운영:5~85%  RH(0℃~40  ℃)
    비작동: 5%~85% RH(≤40 ℃), 5%~45% RH  (40℃~70 ℃)
