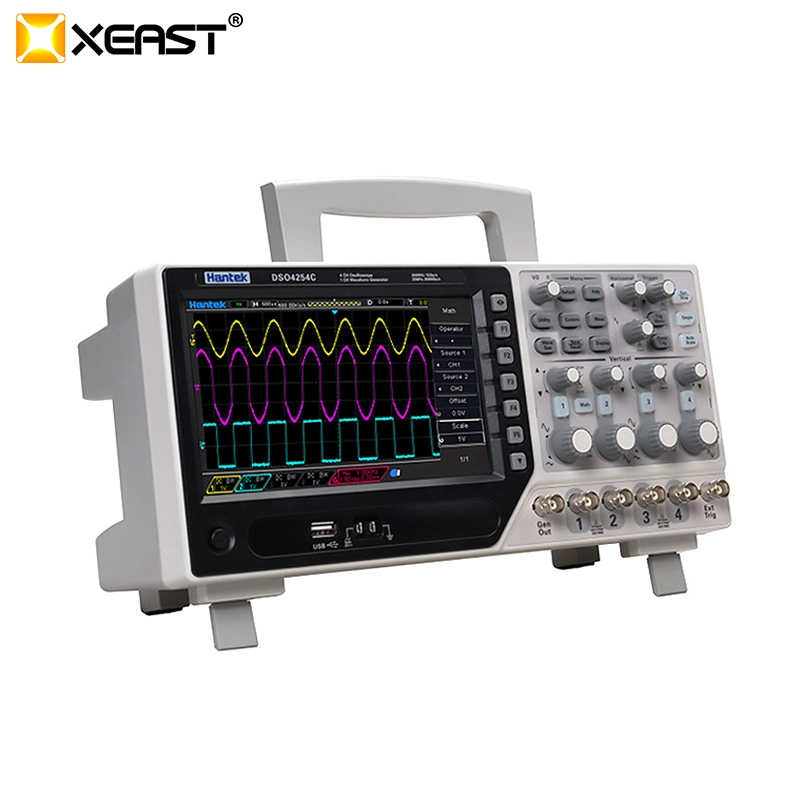

Hantek DSO404C 시리즈 디지털 오실로스코프 80-250MHz 4 채널 휴대용 PC USB LCD 오실로스코프 자동차 +EXT+DVM+자동 범위 기능

모델

DSO4254C

DSO4204C

DSO4104C

DSO4084C

대역폭

250mhz

200mhz

100mhz

80mhz

수평의

샘플링 속도 범위

1GS/초

파형 보간

(죄 x)/x

레코드 길이

단일 채널당 최대 64K 샘플;

듀얼 채널당 최대 32K 샘플(4K, 32K 옵션)

SEC/DIV 범위

2ns/div~100s/div

1, 2, 5 순서

샘플링 속도 및
지연 시간 정확도

±50ppm

델타 시간 측정 정확도
(전체 대역폭)

싱글샷, 일반 모드 ±(1 샘플 간격 +100ppm × 판독값 + 0.6ns)

>16개 평균 ±(1 샘플 간격 + 100ppm × 판독값 + 0.4ns)

샘플 간격 = s/div ¼ 200

수직

AD 변환기

8비트 분해능, 각 채널이 동시에 샘플링됨

VOLTS/DIV 범위

입력 BNC에서 500μV/div~10V/div

위치 범위

500μV/div~20mV/div, ±400mV

50mV/div~200mV/div, ±2V

500mV/div~2V/div, ±40V

5V/div~10V/div, ±50V

선택 가능한 아날로그 대역폭 제한, 일반

20mhz

저주파 응답(-3db)

BNC에서 10Hz 이하

BNC의 상승 시간, 일반

DSO4254C

DSO4204C

DSO4104C

DSO4084C

<1.4NS

1.8ns 이하

<3.5ns

4.4ns 이하

DC 게인 정확도

일반 또는 평균 획득 모드의 경우 ±3%, 10V/div ~ 10mV/div

일반 또는 평균 획득 모드의 경우 ±4%, 5mV/div ~ 500μV/div

참고: 1X 프로브를 사용하면 대역폭이 6MHz로 감소됩니다.

인수

획득 모드

일반, 피크 감지, 평균 및 HR

획득률, 일반

채널당 초당 최대 2000개 파형(일반 획득 모드, 측정 없음)

단일 시퀀스

획득 모드

획득 중지 시간

일반, 피크 감지

모든 채널에서 동시에 단일 획득 시

평균

모든 채널에서 동시에 N 획득 후 N을 4, 8, 16, 32, 64 또는 64로 설정할 수 있습니다. 128

방아쇠

모드

자동, 일반

수준

CH1~CH4

화면 중심에서 ±4구간

EXT

0~3.3V

홀드오프 범위

20ns ~ 10s

트리거 레벨 정확도

CH1~CH4

0.2div × volts/div 화면 중심에서 ±4div 이내

EXT

±(설정의 6% + 40mV)

엣지 트리거

경사

상승, 하락, 상승&떨어지는

소스

CH1~CH4/EXT

펄스 폭

극성

양수, 음수

조건(언제)

<, >, ≠, =

소스

CH1~CH4

폭 범위

8ns ~ 10s

해상도

8NS

비디오 트리거

신호 표준

NTSC, PAL

소스

CH1~CH4

동조

ScanLine, LinrNum, OddField, EvenField 및 AllField

슬로프 트리거

경사

상승, 하락

조건(언제)

<, >, ≠, =

소스

CH1 ~ CH4

시간 범위

8ns ~ 10s

해상도

8NS

초과근무 트리거

소스

CH1~CH4

극성

양수, 음수

시간 범위

8ns ~ 10s

해상도

8NS

창 트리거

소스

CH1~CH4

패턴 트리거

패턴

0: 낮은 수준; 1: 높은 수준;

수준

CH1~CH4

간격 트리거

경사

상승, 하락

조건(언제)

<, >, ≠, =

소스

CH1~CH4

시간 범위

8ns ~ 10s

해상도

8NS

언더앰프

극성

양수, 음수

조건(언제)

<, >, ≠, =

소스

CH1~CH4

시간 범위

8ns ~ 10s

해상도

8NS

UART 트리거

조건(언제)

시작, 중지, 데이터, 패리티 오류, COM 오류

소스(RX/TX)

CH1~CH4

데이터 형식

마녀

조건(언제)

<, >, ≠, =

데이터 길이

1 바이트

데이터 길이

5비트, 6비트, 7비트, 8비트

패리티 검사

없음, 홀수, 짝수

유휴 수준

저 높은

전송 속도(선택 가능)

110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400비트/초

전송 속도(사용자 정의)

300비트/초~334000비트/초

LIN 트리거

조건(언제)

간격 필드, 동기화 필드, ID 필드, 동기화 ID 오류, 식별자, ID 및 데이터

소스

CH1~CH4

데이터 형식

마녀

전송 속도(선택 가능)

110/300/600/1200/2400/4800/9600/14400/19200/38400/57600/115200/230400/380400/460400비트/초

전송 속도(사용자 정의)

300비트/초~334000비트/초

CAN 트리거

조건(언제)

시작 비트, 원격 프레임, 데이터 프레임 ID, 프레임 ID, 데이터 프레임 ID A, 오류 프레임, 모든 오류, 오류 확인, 과부하 프레임

소스

CH1~CH4

데이터 형식

마녀

전송 속도(선택 가능)

10000, 20000, 33300, 500000, 62500, 83300, 100000, 125000, 250000, 500000, 800000, 1000000

전송 속도(사용자 정의)

5kbit/s~1Mbit/s

SPI 트리거

소스(CS/CLK/데이터)

CH1~CH4

데이터 형식

마녀

데이터 길이

4, 8, 16, 24, 32

IIC 트리거

소스(SDA/SCL)

CH1~CH4

데이터 형식

마녀

데이터 인덱스

0~7

언제(조건)

시작, 중지, 승인 없음, 주소, 데이터, 다시 시작

입력

입력 커플링

DC, AC 또는 GND

입력 임피던스, DC 결합

20pF±3pF,1MΩ±2%

프로브 감쇠

1X,10X

지원되는 프로브 감쇠 계수

1X, 10X, 100X, 1000X

과전압 카테고리

300V CAT II

최대 입력 전압

300VRMS (10X)

측정

커서

커서 사이의 전압 차이: △V
커서 사이의 시간차: △T
△T(헤르츠 단위)의 역수(1/ΔT)

자동 측정

주파수, 기간, 평균, Pk-Pk, RMS, PeriodRms, 최소, 최대, RiseTime, FallTime, + 폭, - 폭, + 듀티, - 듀티, Vbase, Vtop, Vmid, Vamp, 오버슈트, Preshoot, PeriodAvg, FOVShoot, RPREShoot, BWidth, FRR, FFF, FRF, FFR, LRR, LRF, LFR 및 LFF

일반 사양

디스플레이

디스플레이 유형

7인치 64K 컬러 TFT(대각선 액정)

디스플레이 해상도

가로 800 x 세로 480 픽셀

디스플레이 대비

조절할 수 있는

프로브 보상기 출력

출력 전압, 일반

≥1MΩ 부하에 대해 약 2Vpp

빈도, 일반

1khz

전원 공급 장치

전원 전압

100-120VAC RMS(±10%),45Hz~440Hz,CATⅡ
120-240VACRMS(±10%),45Hz~66Hz,CAT Ⅱ

전력 소비

<30W

퓨즈

T,3.15A,250V,5x20mm

환경

작동 온도

0~50 °C (32~122 °F)

저장 온도

-40~+71 °C (-40~159.8 °F)

습기

≤+104°C(≤+40°C): ≤90% 상대 습도

106°C~122°C(+41°C ~50°C): 60% 이하의 상대 습도

냉각방식

전달

고도

작동 및 비작동

3,000m(10,000피트)

무작위 진동

50Hz~500Hz에서 0.31gRMS,

각 축에서 10분

비작동

5Hz~500Hz에서 2.46gRMS

각 축에서 10분

기계적 충격

운영

50g, 11ms, 하프 사인

기계

차원

318 x 110 x 150mm(가로 x 가로 x 높이)

무게

2900g

임의 파형 발생기 모드

파형 주파수

정현: 0.1Hz~25MHz
사각: 0.1Hz~10MHz
램프: 0.1Hz~1MHz
경험치: 0.1Hz~5MHz

진폭

5mV~3.5Vp-p(50Ω)
10mV~7Vp-p(하이임피던스)

DAC

2K~200MHz 조정 가능

주파수 분해능

0.001

채널

1CH 파형 출력

파형 깊이

4ksa

수직 해상도

12 조금

주파수 안정성

<30ppm

출력 임피던스

50 Ω
