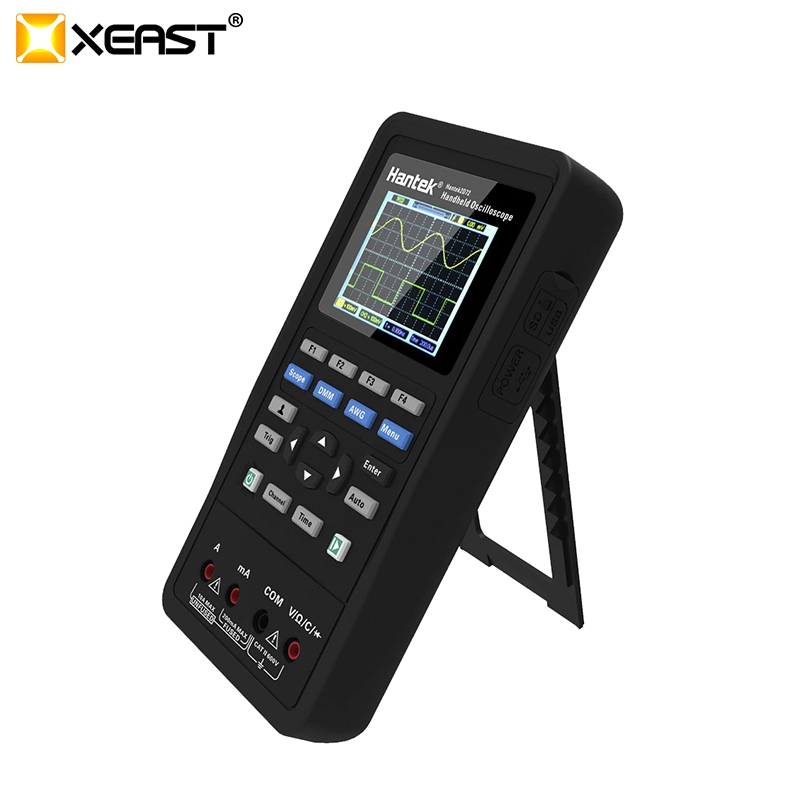

휴대용 오실로스코프 디지털 멀티미터 테스터 Usb 파형 발생기 3 In 1 오실로스코프 휴대용

모델

한텍2D72

한텍2D42

한텍2C72

한텍2C42

오실로스코프 모드

대역폭

70mhz

40mhz

70mhz

40mhz

채널

2CH+DMM+AWG

2CH+DMM+AWG

2CH+DMM

2CH+DMM

수평의

샘플링 속도 범위

250MSa/s(단일 채널), 125MSa/s(이중 채널)

파형 보간

(죄 x)/x

레코드 길이

맥스. 단일 채널의 경우 6K; 듀얼 채널당 3K 샘플

SEC/DIV 범위

5ns/div~500s/div  1, 2, 5 순서

수직

A/D 변환기

8비트 해상도, 각 채널이 동시에 샘플링됨

VOLTS/DIV 범위

10mV/div~10V/divat 입력 BNC

대역폭 제한, 일반

20mhz

저주파 응답(-3db)

BNC에서 10Hz 이하

BNC의 상승 시간, 일반

5ns 이하

DC 게인 정확도

일반 또는 평균 획득 모드의 경우 ±3%, 10V/div ~ 10mV/div

참고: 1X 프로브를 사용하면 대역폭이 6MHz로 감소됩니다.

인수

획득 모드

정상

방아쇠

유형

가장자리

모드

자동, 일반, 싱글

수준

화면 중심에서 ±4구간

트리거 레벨 정확도

0.2div × volts/div 화면 중심에서 ±4div 이내

경사

상승, 하락, 상승 & 떨어지는

소스

CH1/CH2

입력

커플링

DC, AC 또는 GND

입력 임피던스,

25pF±3pF, 1MΩ±2%

DC 결합

프로브 감쇠

1X, 10X

지원되는 프로브 감쇠 계수

1X, 10X, 100X, 1000X

최대 입력 전압

150VRMS

측정

커서

커서 사이의 전압 차이: △V

커서 사이의 시간 차이: △T

자동 측정

주파수, 진폭

임의 파형 발생기 모드

파형 주파수

사인: 1Hz~25MHz

          -

          -

사각: 1Hz~10MHz

          -

          -

램프: 1Hz~1MHz

          -

          -

경험치: 1Hz~5MHz

          -

          -

견본 추출

250MSa/s

          -

          -

진폭

2.5Vpp(50Ω)

          -

          -

5Vpp(하이임피던스)

          -

          -

주파수 분해능

0.10%

          -

          -

채널

1CH 파형 출력

          -

          -

파형 깊이

512사

          -

          -

수직 해상도

12 조금

          -

          -

출력 임피던스

50 Ω

          -

          -

DMM

최대 해상도

4000 카운트

DMM 테스트 모드

전압, 전류, 저항, 용량, 다이오드 &온-오프

최대 입력 전압

AC:600V, DC: 600V

최대 입력 전류

AC: 10A, DC:10A

입력 임피던스

10MΩ

측정 기간

범위

정확도

해상도

DC 전압

400.00mv

± (0.8% + 5)

100자외선

4.000V

1mv

40.00V

10mv

400.0V

100mv

600.0V

± (1% + 2)

1V

과부하 보호: 400mV: 250V, 기타: 600Vrms.

AC 전압

4.000V

± (1.2% + 5)

1mv

40.00V

10mv

400.0V

100mv

600.0V

±(1.5% + 5)

1V

주파수: 40Hz~400Hz;

400V 및 600V의 주파수: 40Hz~100Hz

DC 전류

40.00마

± (1% + 2)

10어

200.0마

± (1.5% + 2)

100어

4.000A

± (1.8% + 2)

1마

10.00A

± (3% + 2)

10마

과부하 보호:

자체 복원 퓨즈: 200mA/250V, 4A 및 10A 범위 퓨즈 없음.

AC 전류

40.00마

± (1.3% + 2)

10어

400.0마

± (1.8% + 2)

100어

4.000A

± (2% + 3)

1마

10.00A

± (3% + 5)

10마

주파수: 40Hz~400Hz;

자체 복원 퓨즈: 200mA/250V, 4A 및 10A 범위 퓨즈 없음.

저항

400.0Ω

±(1% + 3)

0.1Ω

4.000KΩ

±(1.2% + 5)

1Ω

60.00KΩ

10Ω

60.00KΩ

10Ω

400.0KΩ

100Ω

400.0KΩ

1KΩ

40.00MΩ

± (1.5%±3)

10KΩ

정전 용량

40.00nf

±(3% + 5)

10pf

400.0nf

100pf

4.000uf

1nf

40.00uf

10nf

100.0uf

100nf

과부하 보호: 220Vrms

다이오드

0V~1.0V

온-오프

<50Ω

일반 사양

디스플레이

디스플레이 유형

2.8인치64K 컬러 TFT

디스플레이 해상도

가로 320 x 세로 240 픽셀

디스플레이 대비

조절할 수 있는

전원 공급 장치

전원 전압

100V-240VAC, 50Hz-60Hz; DC 입력: 5VDC, 2A

전력 소비

<2.5W

퓨즈

T, 3A

배터리

2600mA*2

환경

작동 온도

0~50 °C (32~122 °F)

저장 온도

-40~+71 °C (-40~159.8 °F)

습기

≤+104°C(≤+40°C): ≤90% 상대 습도

106℉~122℉ (+41°C ~50°C): ≤60% 상대 습도

냉각방식

전달

고도

운영 및

3,000m(10,000피트)

비작동

기계적 충격

무작위 진동

50Hz~500Hz에서 0.31gRMS, 각 축에서 10분

비작동

5Hz~500Hz에서 2.46gRMS, 각 축에서 10분

운영

50g, 11ms, 하프 사인

기계

차원

199 x 98 x 40mm(길이 x 너비 x 높이)

무게

624g

표준 액세서리

프로브*1, 클립 프로브*2, 유형 충전 케이블*1, 전원 어댑터*1, 멀티미터 프로브*1

프로브*1, 클립 프로브*2, 유형 충전 케이블*1, 전원 어댑터*1, 멀티미터 프로브*1

프로브*1, 클립 프로브*1, 유형 충전 케이블*1, 전원 어댑터*1,  멀티미터 프로브*1

프로브*1, 클립 프로브*1, 유형 충전 케이블*1, 전원 어댑터*1, 멀티미터 프로브*1
