자동차용 태블릿 오실로스코프 ATO1004 10.1인치 TFT-LCD 풀 터치 작동 범용 프로브 인터페이스(UPI)

    죄송합니다 ...!

    제품 데이터 없음.

    홈페이지로 이동하기

    제품 소개

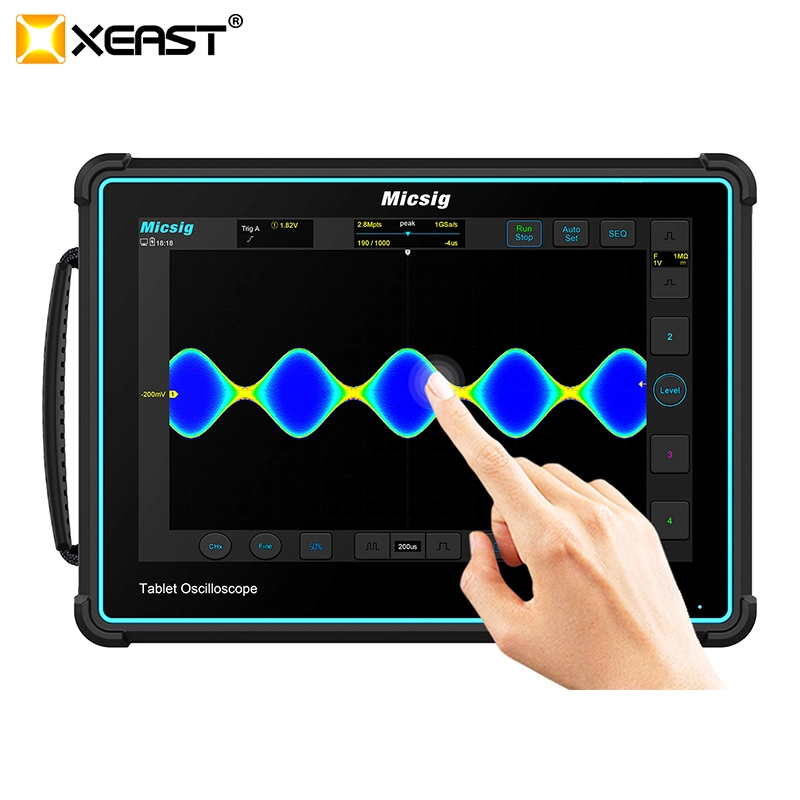

    ATO 시리즈 태블릿 오실로스코프는 4개의 아날로그 채널, 최대 300MHz 대역폭, 2GSa/s 샘플링 속도 및 최대. Micsig 최신 SigtestUI TM 멀티태스킹 시스템과 함께 실행되는 220Mpts 메모리 깊이는 장기간 안정적이고 원활한 성능을 보장합니다. 1280 x 800 고해상도의 10.1인치 통합형 풀 터치 스크린과 Micsig의 10년 이상의 터치 제어 알고리즘 경험이 결합된 ATO 시리즈는 터치 경험을 한 차원 높였습니다.


    ATO1000은 매우 민감한 디지털 트리거 시스템과 포괄적인 자동차 진단 소프트웨어 사전 설정을 갖추고 있어 충전/시동 회로, 다양한 센서 및 액추에이터, 점화 시스템, 및 네트워크(CAN, CAN FD, LIN, Flexray, K line) 등 Micsig의 고유한 터치 알고리즘 특허 기술과 결합된 ATO1000은 사용자에게 비교할 수 없는 작동 경험을 제공합니다.

    Pro10-5

    제품  특징

    Pro10-xj1

    10.1인치 TFT-LCD 디스플레이

    초고해상도 1280*800 해상도와 매끄러운 정전식 스크린은 타의 추종을 불허하는 터치 경험과 휴대용 솔루션을 선도하는 컴팩트한 디자인을 제공합니다.

    충전/시작 회로 테스트

     12V 지원 & 24V 충전/시작, 충전 리플, 크랭킹 전류 및 기타 테스트.

    Pro10-xj2
    Pro10-xj3

    다양한 센서 테스트

    ABS, Accelerator Pedal, Throttle Position, Fuel Pressure, Air Flow meter, Crankshaft, Camshaft, Knock, MAP 등의 테스트를 지원합니다.

    액추에이터

    한 번만 누르면 신호를 빠르고 쉽게 얻을 수 있습니다.

    다양한 액추에이터 테스트 지원: 다중 연료 인젝터 전압 및 전류, 팬 제어 신호, 가변 밸브 타이밍, 카본 캐니스터 솔레노이드 밸브, EGR 솔레노이드 밸브 등

    Pro10-xj4
    Pro10-xj5

    점화

    1차 점화, 2차 점화 및 결합된 1차+2차 점화 테스트를 포함합니다.

    네트워크

    CAN(CAN High/CAN Low), CAN FD, LIN, FlexRay 및 K 라인

    Pro10-xj6
    Pro10-xj7

    조합 테스트

    오실로스코프의 여러 채널을 함께 측정하여 크랭크샤프트와 캠샤프트의 결합 테스트 또는 기본 점화 및 연료 인젝터 전압의 결합 테스트 등과 같은 다양한 결합 테스트를 수행할 수 있습니다.

    제품 전시

    Pro10-2 (2)
    프로10-2 (2)
    Pro10-5 (2)
    프로10-5 (2)
    Pro10-3 (2)
    프로10-3 (2)
    Pro10-4 (2)
    프로10-4 (2)
    Pro10-11
    Pro10-11
    Pro10-12
    Pro10-12

    주요 사양

    모델

    ATO3004

    ATO3002 * 출시 예정

    ATO2004

    ATO2002 * 출시 예정

    ATO1004

    대역폭

    300mhz

    200mhz

    100mhz

    디스플레이

    10.1 인치 LCD 용량성 터치 디스플레이, 1280*800 해상도, 11*10 그리드

    상승 시간

    ≤1.16ns

    ≤1.75ns

    ≤3.5ns

    아날로그 채널

    4

    2

    4

    2

    4

    맥스. 샘플링 속도

    2GSa/s

    2GSa/s

    2GSa/s

    1GSa/초

    1GSa/초

    맥스. 메모리 깊이

    220MPT

    110MPT

    파형 캡처 속도 (최대)

    300,000wfm/s

    78,000wfm/s

    입력 감도 범위

    1mV/div ~ 10V/div(1MΩ);1mV/div ~ 10V/div(50Ω)

    1mV/div ~ 10V/div

    대역폭 필터

    20MHz,  저역 통과(30Hz까지)

    20MHz,  저역 통과(30KHz까지)

    분할된 스토리지

    지원, 최대 10,000개의 파형 이벤트 캡처

    않습니다

    입력 임피던스

    1MΩ/50Ω

    1MΩ

    타임베이스 범위

    1ns/div ~ 1ks/div

    2ns/div ~ 1ks/div

    지원 테스트

    충전/시작 회로, 센서, 액추에이터, 점화, 네트워크(CAN L/H, CAN FD, LIN, Flexray, K 라인), 조합 테스트

    버스 디코딩

    RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C

    인터페이스

    Wi-Fi, USB 3.0/2.0 호스트, USB type-C, 접지, HDMI, 트리거 출력

    스토리지

    32GB

    배터리

    7.4V, 7500mAh 리튬 이온 배터리 / 2H 수명

    7.4V, 7500mAh 리튬 이온 배터리 / 5H 수명

    크기/순중량

    265*192*50mm / 1.9kg(배터리 포함)
